একটি মিলিত আবেশক হল এমন একটি যেখানে দুটি কয়েল বা আবেশকের সংযোগ ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন দ্বারা সম্পন্ন করা যেতে পারে। প্রতিবার প্রাথমিক কয়েলের মধ্য দিয়ে একটি বিকল্প কারেন্ট প্রবাহিত হলে, কয়েলটি সেকেন্ডারি কয়েলের সাথে সংযুক্ত একটি চৌম্বক ক্ষেত্র তৈরি করে এবং কয়েলের মধ্যে একটি ভোল্টেজ প্রবর্তন করে। এক আবেশক থেকে অন্য আবাহনে প্রবর্তিত ভোল্টেজের ঘটনাকে পারস্পরিক আবেশ বলা হয়।
কাপলিং ইন্ডাক্টরগুলি বিভিন্ন ধরণের অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এই কমপ্যাক্ট মিলিত ইন্ডাক্টরের উচ্চ স্যাচুরেশন স্রোত রয়েছে। মডিউলটি একটি অ-বিচ্ছিন্ন DC/DC কনভার্টার টপোলজিতে একটি কাপলিং ইনডাক্টর হিসাবে বা একটি ফ্লাইব্যাক কনভার্টারে একটি ট্রান্সফরমার হিসাবে ব্যবহার করা যেতে পারে। এগুলি পাওয়ার লাইনগুলিতে সাধারণ মোড ইন্ডাক্টর হিসাবেও ব্যবহার করা যেতে পারে। SHINHOM কাপলিং ইন্ডাক্টরগুলির 99% পর্যন্ত কাপলিং সহগ থাকে। কমপ্যাক্ট অথচ শক্তিশালী ডিজাইন দুটি উইন্ডিংয়ের মধ্যে 500V পর্যন্ত কার্যকরী বিচ্ছিন্নতা ভোল্টেজ প্রদান করে।

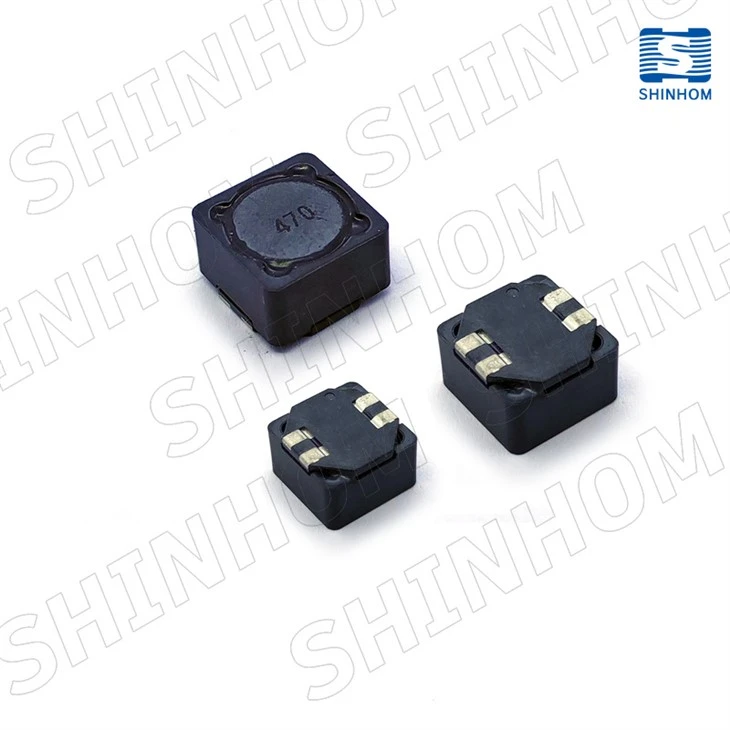

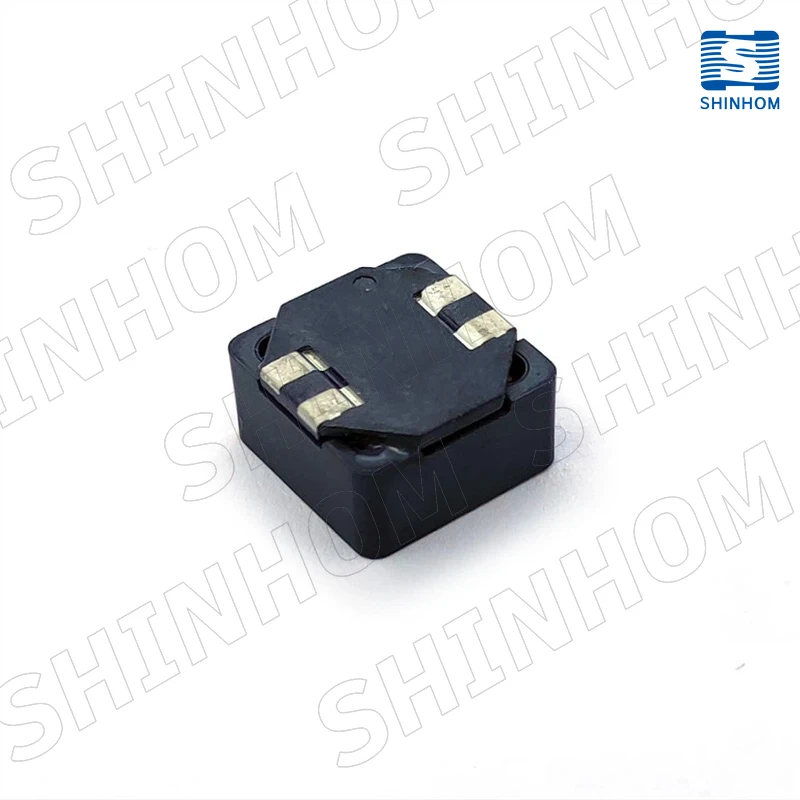

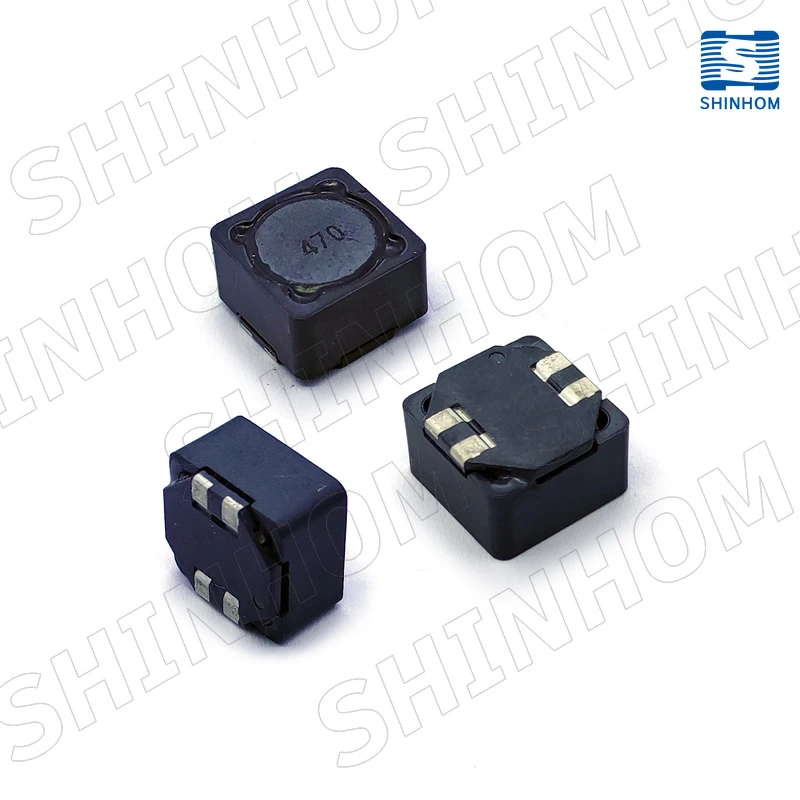

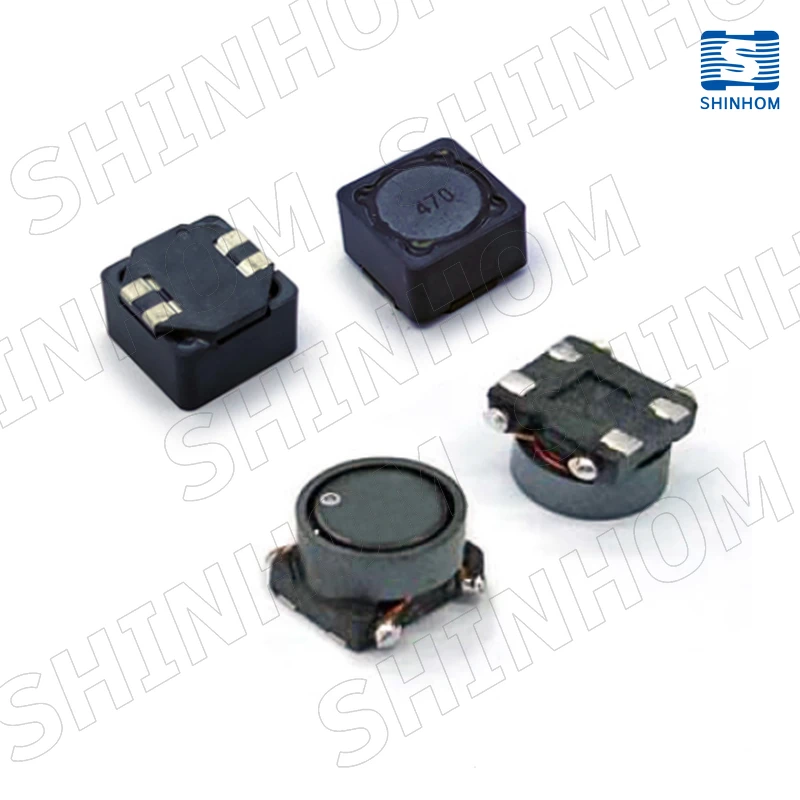

ডুয়াল উইন্ডিং, শিল্ডিং ইন্ডাক্টর
বৈশিষ্ট্য:
2 windings এর টাইট কাপলিং
লেজার ঢালাই জয়েন্ট
চমৎকার যান্ত্রিক এবং তাপীয়
দৃঢ়তা
নমনীয় ব্যবহার
1:1 ট্রান্সফরমার
সিরিজ বা সমান্তরালে দুটি একক ইন্ডাক্টর
আবেদন:
একটি ট্রান্সফরমার হিসাবে: SEPIC, ফ্লাইব্যাক
প্রবর্তক হিসাবে: বক, বুস্ট, কাপল ইনডাক্টর
DC-DC রূপান্তরকারী
CPU এবং DDR পাওয়ার সাপ্লাইয়ের জন্য VRM ইন্ডাক্টর
ইনপুট এবং আউটপুট ফিল্টার chokes
বক কনভার্টার, ল্যাপটপ, ডিসপ্লেয়ারে ব্যাপকভাবে ব্যবহৃত হয়,
নেটওয়ার্ক যোগাযোগ সরঞ্জাম, এবং ইত্যাদি

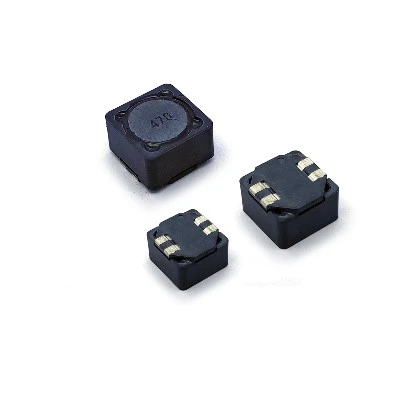

এই পরিবারে সিরিজ
| পণ্য সিরিজ | L(µH) | DCR সর্বোচ্চ(Ω) | IDC (A) | পিডিএফ |
| SDRH0703D | 0.33-1000 | 0.0074-17.36 | 0.13-7.18 | ✉ |
| SDRH0704D | 0.33-1000 | 0.074-15.6 | 0.135-3.1 | ✉ |
| SDRH1048D | 1.54-220 | 0.019-0.84 | 0.62-2.4 | ✉ |
| SDRH1205D | 0.47-1000 | 0.0018-6.76 | 0.35-16.5 | ✉ |
| SDRH1207D | 0.47-1000 | 0.00195-6.64 | 0.307-8.94 | ✉ |
| SDRH1260D | 2.64-1000 | 0.02-3.06 | 0.34-3.60 | ✉ |
| SDRH1278D | 4.7-1000 | 0.04-2.87 | 0.37-16.36 | ✉ |
| SDRH1514D | 2-1000 | 0.012-1.25 | 0.66-6.0 | ✉ |
| SDRH1583D | 8.0-1000 | 0.031-2.4 | 0.42-3.68 | ✉ |
| SDRH1614D | 22-1000 | 0.036-0.786 | 0.78-10.2 | ✉ |
| SDRH3015D | 0.39-330 | 0.071-27.7 | 0.07-3.4 | ✉ |
| SDRH4012D | 0.33-330 | 0.042-17.0 | 0.10-5.6 | ✉ |
| SDRH5010D | 0.68-220 | 0.07-15.2 | 0.11-2.8 | ✉ |
| SDRH5030D | 0.57-1000 | 0.031-16.5 | 0.10-6.03 | ✉ |

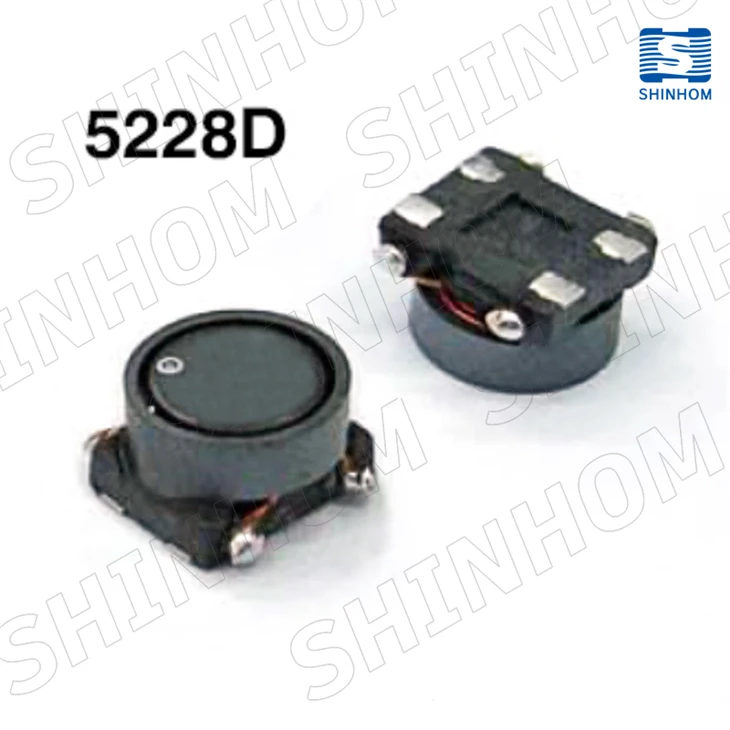

| SDRH5228D | 10-220 | 0.3-6.1 | 0.14-1.4 | ✉ |
| SDRH6235D | 6.8-2000 | 0.12-16.0 | 0.08-3.12 | ✉ |
| SDRH7342D | 2.0-1000 | 0.033-7.8 | 0.14-2.17 | ✉ |
| SF1812S | 1.0-47 | 0.2-2.66 | 0.4-2.4 | ✉ |
